HTCAD 土方量软件操作
一、软件安装
- 需要安装 CAD2008(CAD2014)
- HTCAD V9.0(10.0):管理员运行 setup.exe,然后按装 HTCAD_V9.0(10.0)驱动

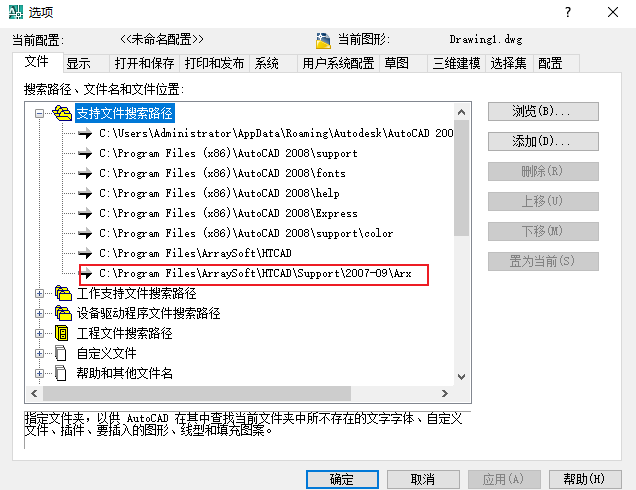

- 运行异常:若提示找不到某些.arx 文件,将父目录添加进搜索
二、流程
- 采集自然地形标高:原场地地形图
- 采集设计地形标高:建筑总图
- 场区网格划分:计算自然标高、设计标高、划分网格
- 土方输出:汇总土方量、零线
三、采集自然地形标高

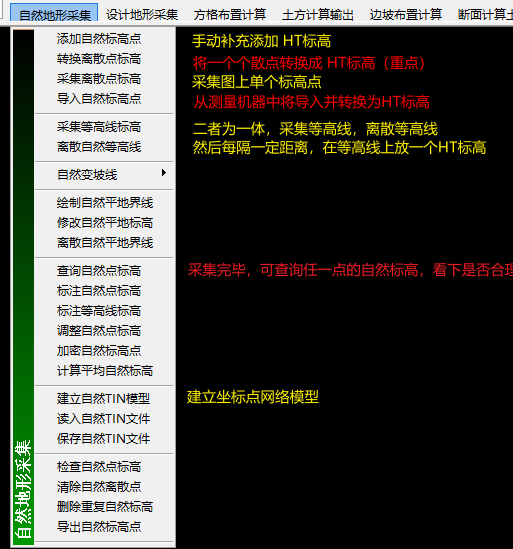

3.1 主菜单
- 常规使用菜单
3.2 操作
3.2.1 采集离散点方式
- 选择菜单: 自然地形采集--->转换离散点标高--->选某层shell
>> 命令行显示如下 转换离散点标高: 选择点[选某层<1>/框选<2>/线选<3>/转换属性块<4>/海图标高 <5>/港航标高<6>/矢量后文字<7>/当前图<8>]<1>:1 选择属性块或点:
- 点选任一标高文字:弹出如下菜单,确定
菜单选择
- 添加自然标高:HT 格式的标高
- 转换:常规是将仪器导出的属性块标高转换成 HT 格式标高
- 采集:选择已有 HT 格式标高

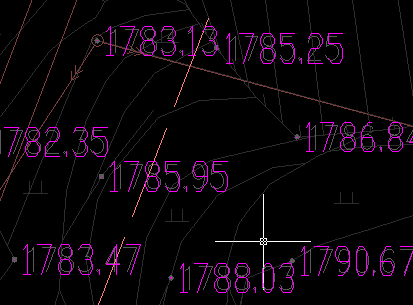

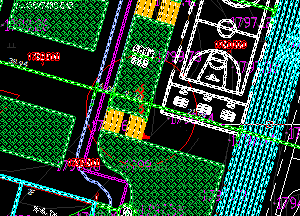

- 菜单选确定后
小贴士
复核:可以用查询自然点标高查询
3.2.2 采集等高线方式
- 选择菜单:自然地形采集--->采集等高线标高--->转换等高线--->选某层--->是否过滤等高线<N>--->右键退出
等高线层
此处是直接将等高线转换成 htcad 等高线,所以等高线层不能锁定,必要时保存原文件
- 选择菜单:自然地形采集--->离散自然等高线--->离散点布置间距(图面距离)<10>:

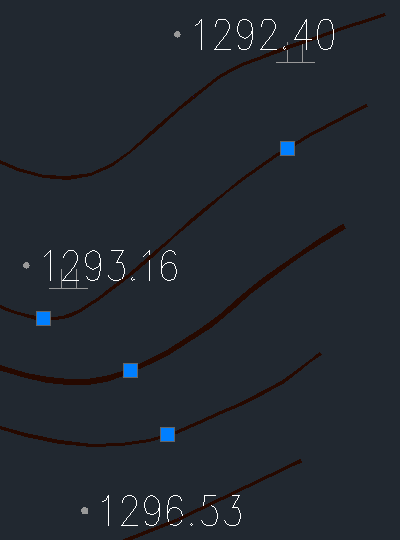

生成离散点
此处会在等高线上生成离散点,可框选选择
- 选择菜单:自然地形采集--->转换离散点标高--->选某层(框选一个上图中的点即可)

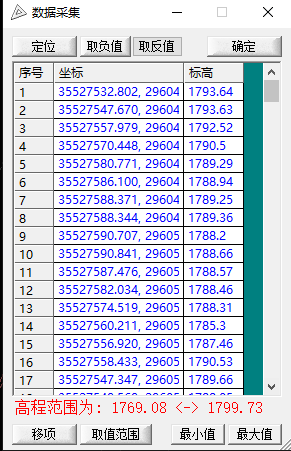

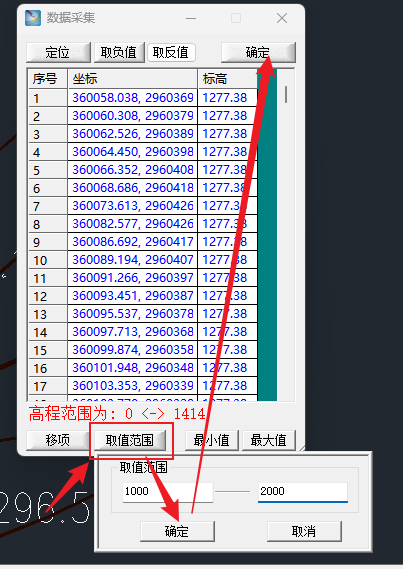

- 选择离散点标高区间
小贴士
复核:可以用查询自然点标高查询

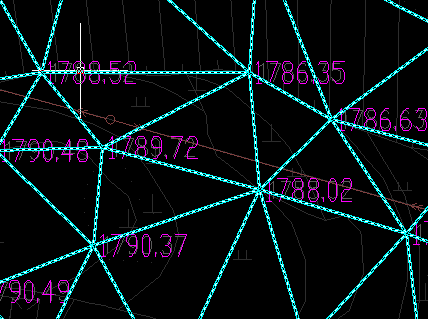

3.2.3 建立自然 TIN 模型
3.3 采集设计标高
设计 TIN 模型建立与自然 TIN 模型建立相似,设计标高点要点在设计边线外一点,否则设计边线与设计点之间无法形成三角形,无法计算土方量
可以添加单个点,然后拷贝,点越多,网格划分越细,计算越准确 添加结束点后可生成设计 TIN 模型

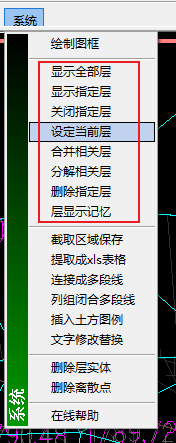

3.4 图层控制
- 关闭不需要的图层(两种 TIN 模型)
四、方格布置计算

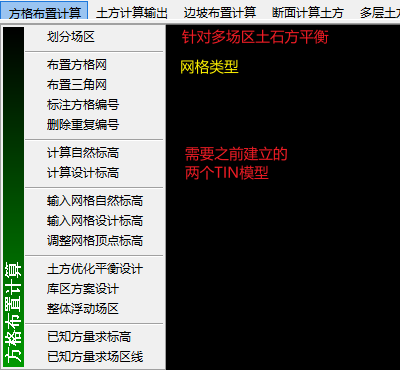

4.1 菜单
- 常规使用项
4.2 划分场区
- 命令行shell
划分场区: # 先画边界线,再进入此菜单选择 指定场区边界[绘制<1>/选择<2>/构造<3>]<1>:2 选择一封闭多边形: # 挖除区域:若没有需要挖的区域,取默认4即可 指定挖去区域[绘制<1>/选择<2>/构造<3>/无<4>/退出<0>]<4>:1 # 图中点选挖去区域多边形顶点 绘制场区挖去区域: 指定起点[参照点<P>/参照线<L>]: 指定下一点[圆孤<A>/闭合<C>/长度<D>/参照点<P>/参照线<L>/正交<O>/放弃<U>]: 指定下一点[圆孤<A>/闭合<C>/长度<D>/参照点<P>/参照线<L>/正交<O>/放弃<U>]:c 指定起点[参照点<P>/参照线<L>]: 指定挖去区域[绘制<1>/选择<2>/构造<3>/无<4>/退出<0>]<0>: # 此处设置场区编号 输入场区编号<1>:

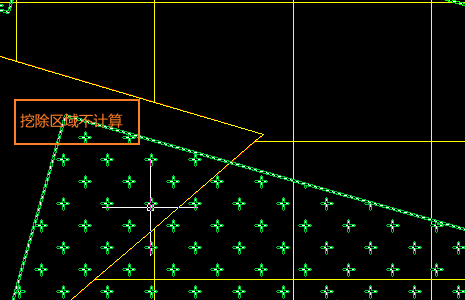

- 效果
4.3 生成网格
- 命令行shell
# 三角网格同方格网 布置方格网: 点选场区[选择场区<S>/所有场区<A>]:A 布置角度[L-与指定线平行]<0.0>: 指定方格间距[矩形布置(R)]<20>:5 布置方式[计算方式<1>/面域方式<2>]<1>:
- 效果
4.4 压入计算模型 TIN
计算
shell# 压入自然标高TIN 计算自然标高: 指定计算方式[自然TIN模计算<1>/本场区内标高点<2>/所有标高点<3>]<1>: 点选计算场区[选择场区<S>/所有场区<A>]:a 计算自然标高完成. # 压入设计标高TIN 计算设计标高: 指定计算方式[设计TIN模计算<1>/本场区内标高点<2>/所有标高点<3>/设计标高线...]<1>: 点选计算场区[选择场区<S>/所有场区<A>]:a
效果
五、土方计算输出

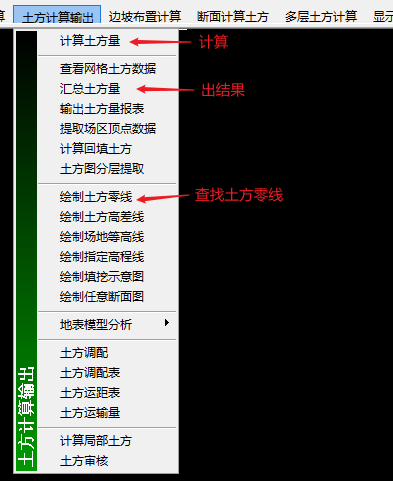

5.1 菜单
- 常规使用项
5.2 计算土方量
- 命令行shell
计算土方量: 选择计算场区[指定计算公式(四方棱柱<F>)/(三角棱柱<T>)/框选场区<S>/所有场区<A>]:a 计算土方量完成.
- 效果
小贴士

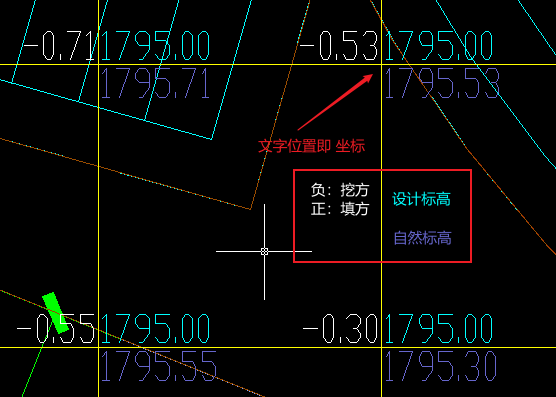

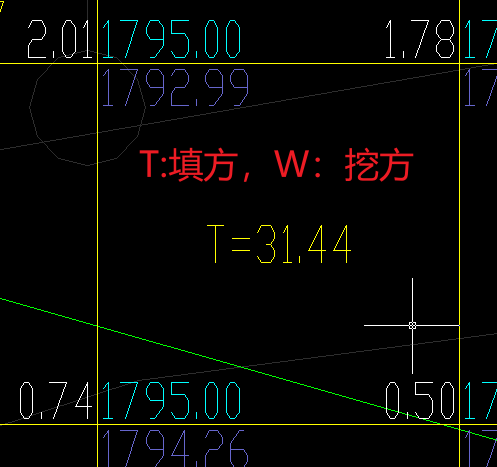

角部文字:左边高差,右边设计高程,下面自然高程,通过四个角的高差算土石方

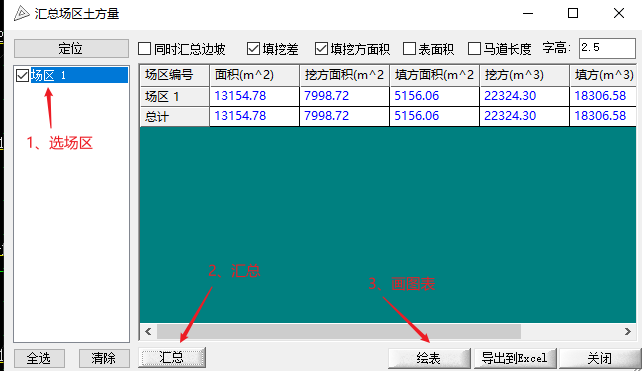

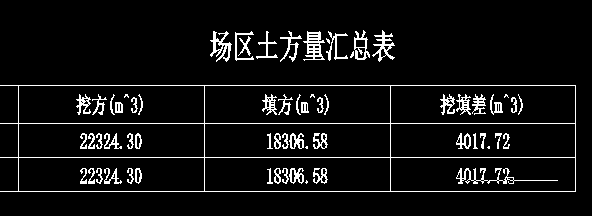

5.3 汇总土方量
- 界面
- 效果

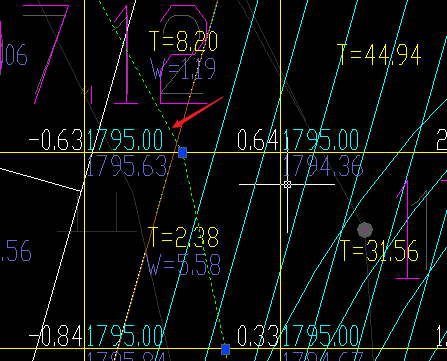

- 绘制土方零线效果(在填挖分界线找)
