CAD批量打印PDF-MSTEEL软件操作 ​

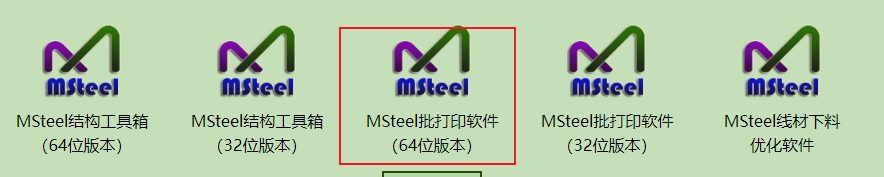

一、安装 ​

二、批量打印到文件（通用型） ​

  • 注意事项
    • PDF 文件名：无法包含除图纸尺寸外的其他图框信息
    • 选择顺序：图纸需要有一定的顺序，也可后续手动调整

2.1 选择 ​

  • 点击第一章中菜单返回：选择打印范围 (回车自动进行模型/布局遍历)：
    • 选择打印范围：图中手动框选图框即可
    • 回车自动进行模型：弹出下拉框，可选择所有模型区域、所有布局区域，或者两者都有
    • 布局遍历：所有布局

2.2 界面 ​

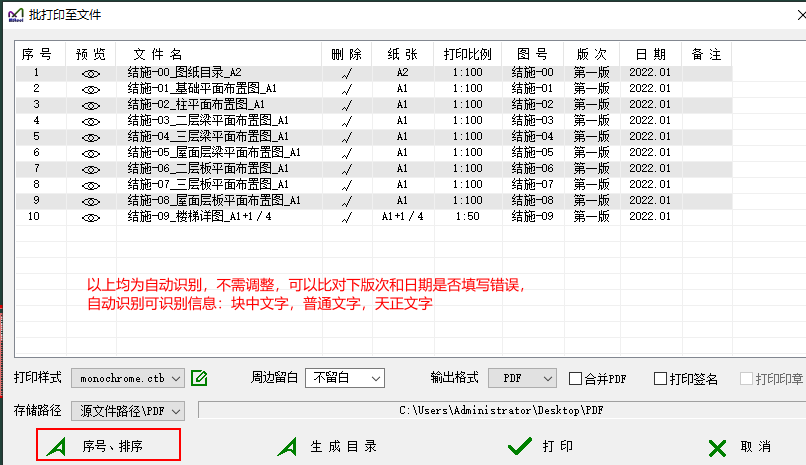

  • 主界面 在这里插入图片描述

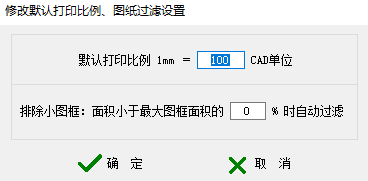

  • 比例、过滤 界面 在这里插入图片描述

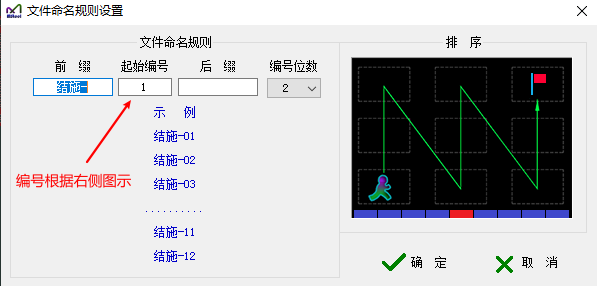

  • 命名、排序 在这里插入图片描述

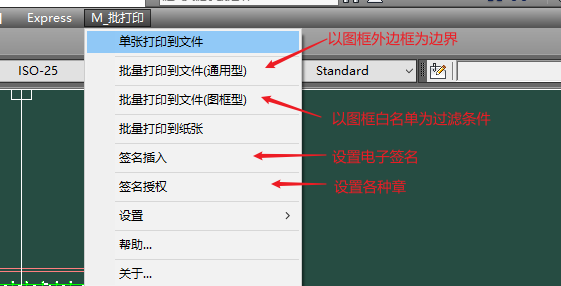

三、批量打印到文件（图框型） ​

  • 注意事项：
    • 前提：必须定义图框白名单，图框必须为==块==，非块可用单张打印到文件补充
    • 优势：可以提取==图框信息==，不用在意==打印顺序==

3.1 图框白名单设置（可导入已有配置略过此步） ​

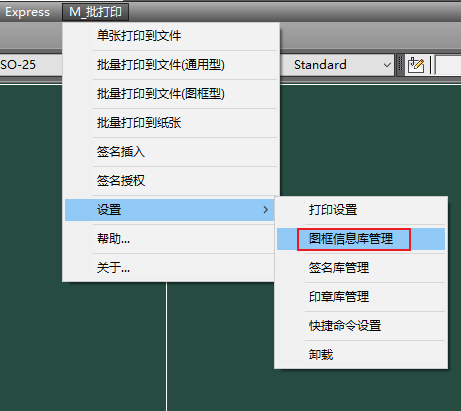

  • 菜单进入 在这里插入图片描述
  • 主界面 在这里插入图片描述

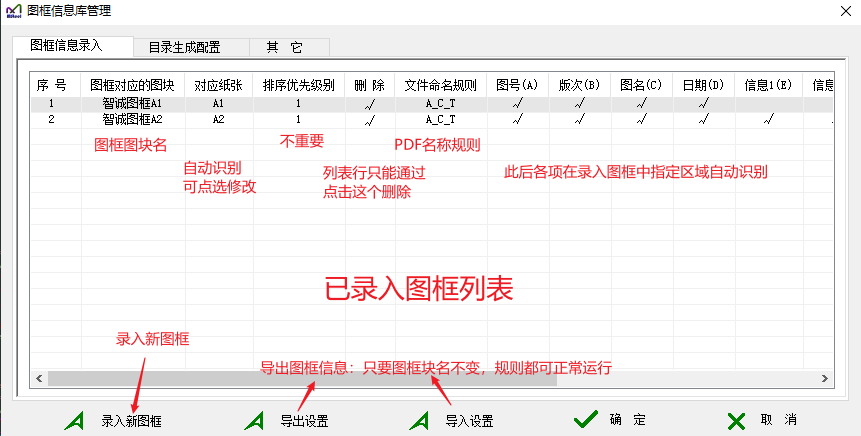

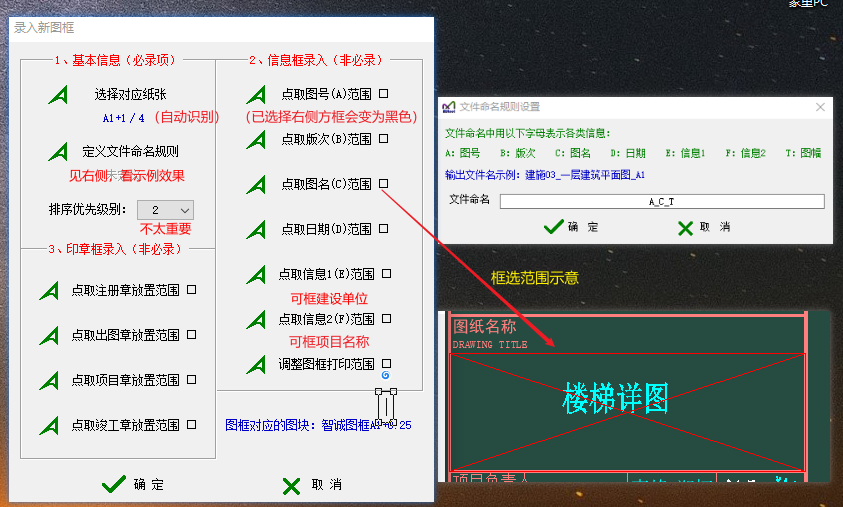

  • 录入新图框 在这里插入图片描述

    注意

    务必将所有图框图块录入，此打印模式只能识别图框信息库中的图框

3.2 打印流程 ​

  • 选择图框型打印 在这里插入图片描述
  • 框选图框：同 2.1.1 节

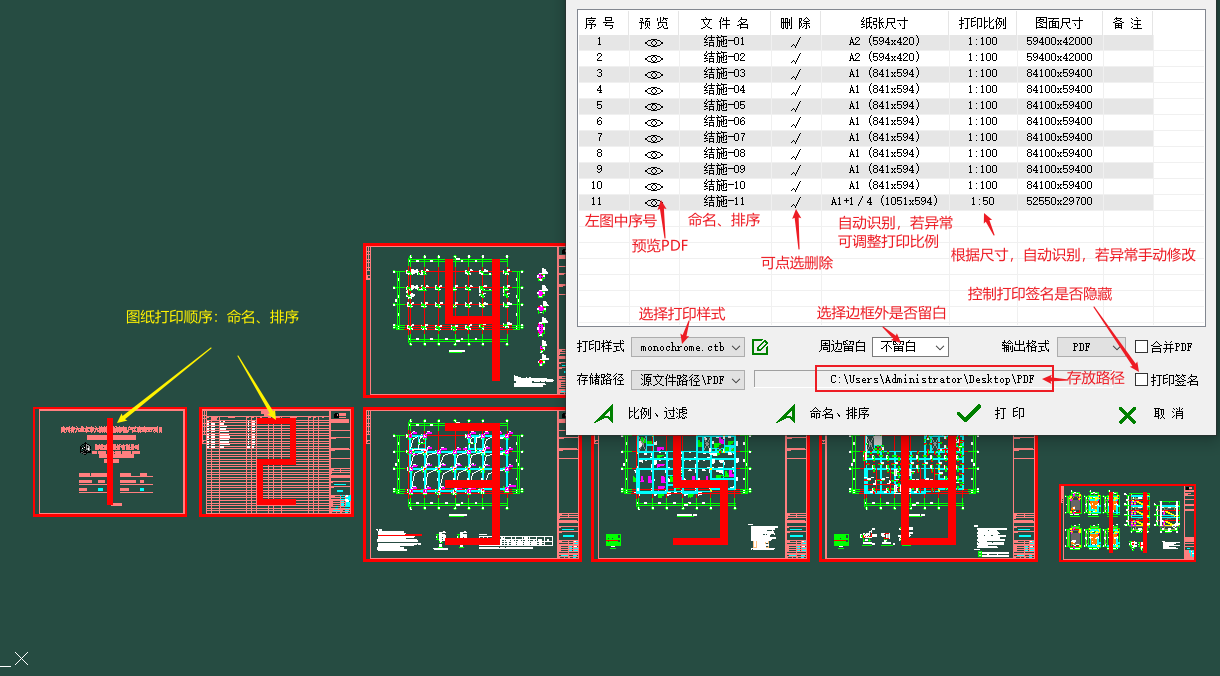

  • 主界面 在这里插入图片描述

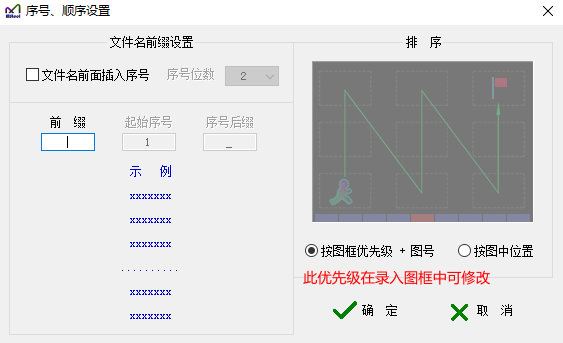

  • 序号、排序 在这里插入图片描述

四、校对图框信息 ​

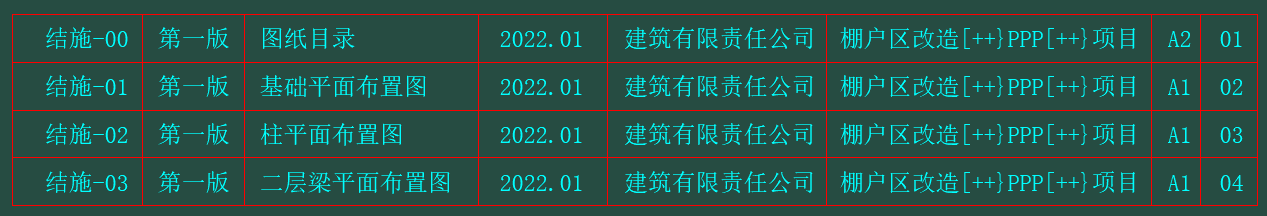

  • 进入 3.2 节的主界面菜单，选择生成目录 在这里插入图片描述

    小贴士

    说明：可用于图框基本信息的校对，有部分识别问题，像上图中的[++}这些

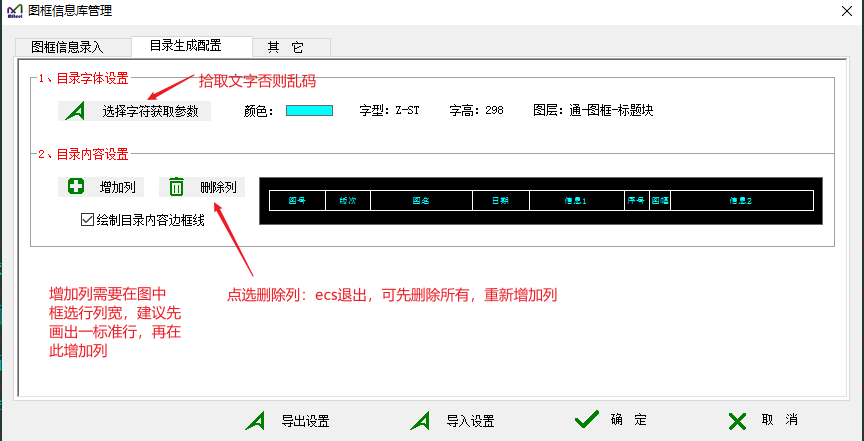

  • 目录格式设置 在这里插入图片描述

    小贴士

    导出：所有设置完毕，记得导出设置
