挡土墙图集17J008使用 ​

一、图集 ​

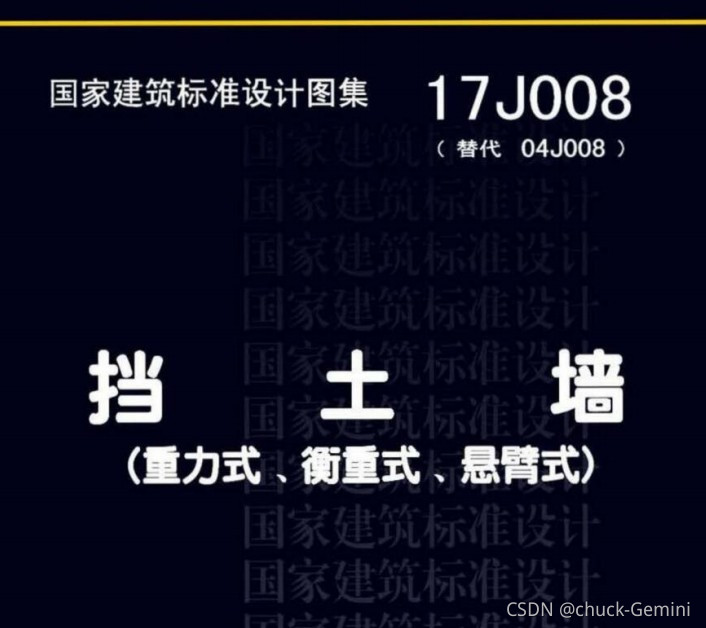

  • 选用：17J008 在这里插入图片描述
  • 范例：土质边坡，地基夯实到 150KPa，厂区高差 6 米，6 度区

二、种类 ​

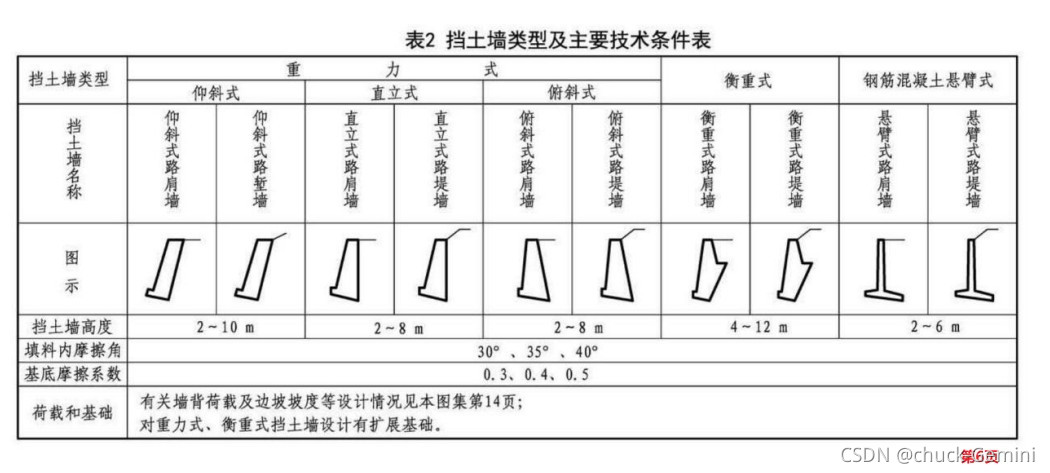

  • 墙高：包含埋在地下的墙高 在这里插入图片描述

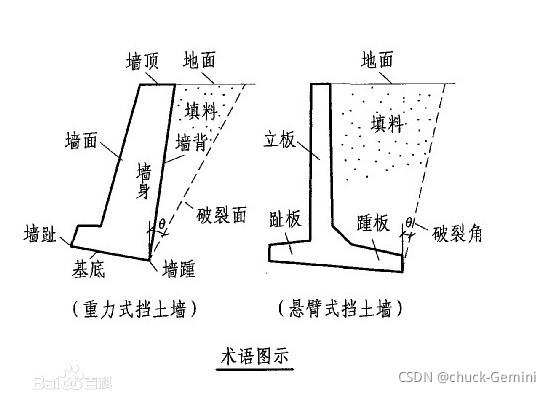

  • 基本概念 在这里插入图片描述

三、基本参数选取 ​

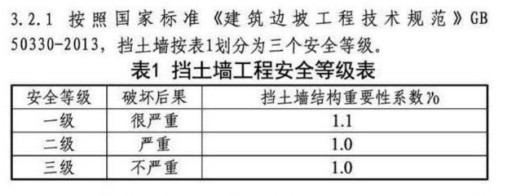

  • 重要性系数：一级，需要有加强措施 在这里插入图片描述

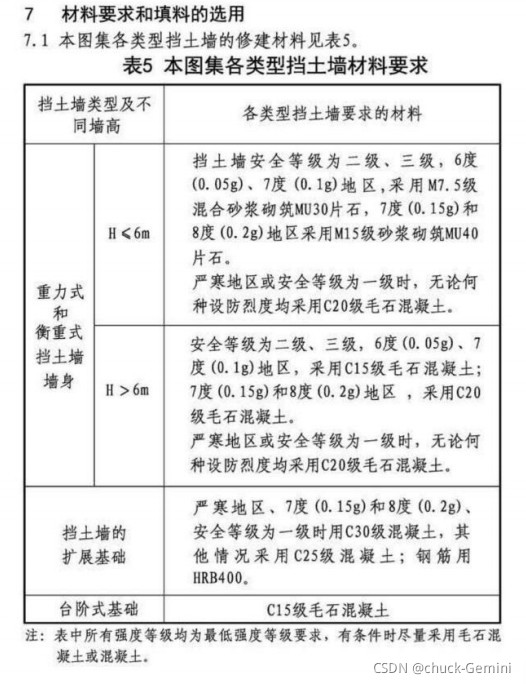

  • 挡墙材料（需写到图纸中） 在这里插入图片描述

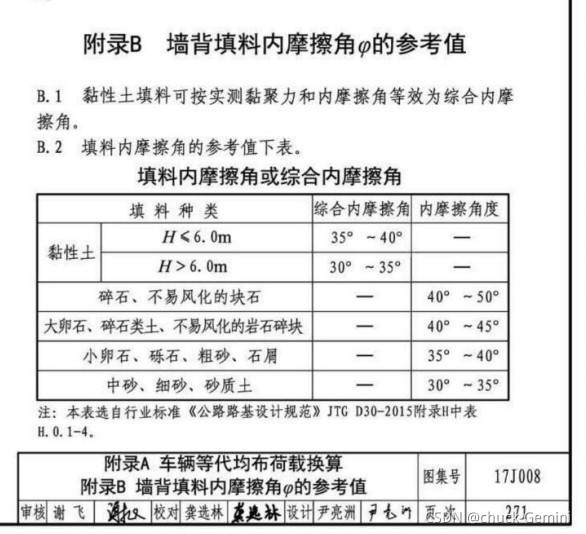

  • 墙背材料（根据现场土择优选择，取==砂质土 30 度==） 在这里插入图片描述

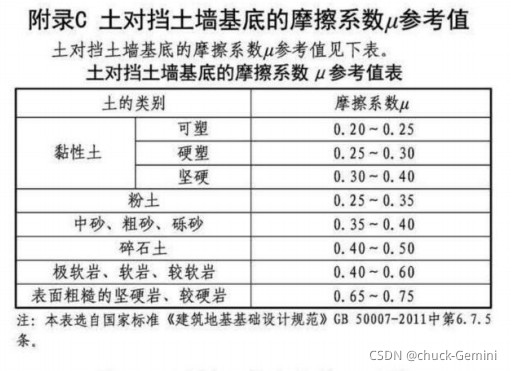

  • 基底摩擦系数（范例为取==黏性土 μ=0.3==） 在这里插入图片描述
  • 墙顶均布面荷载：无超重车取 30kpa 以下，否则需要车辆等代均布荷载换算

四、挡土墙选型 ​

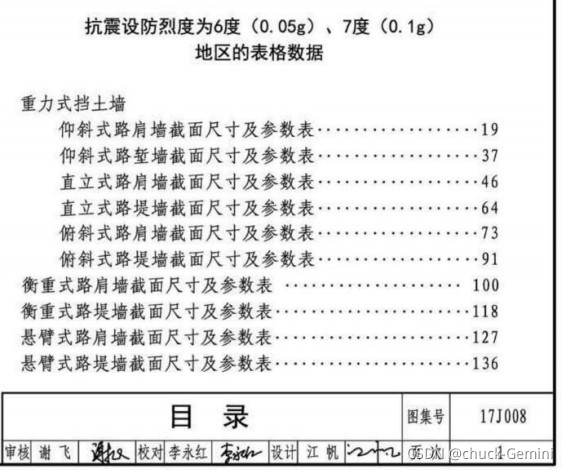

  • 目录定位 在这里插入图片描述

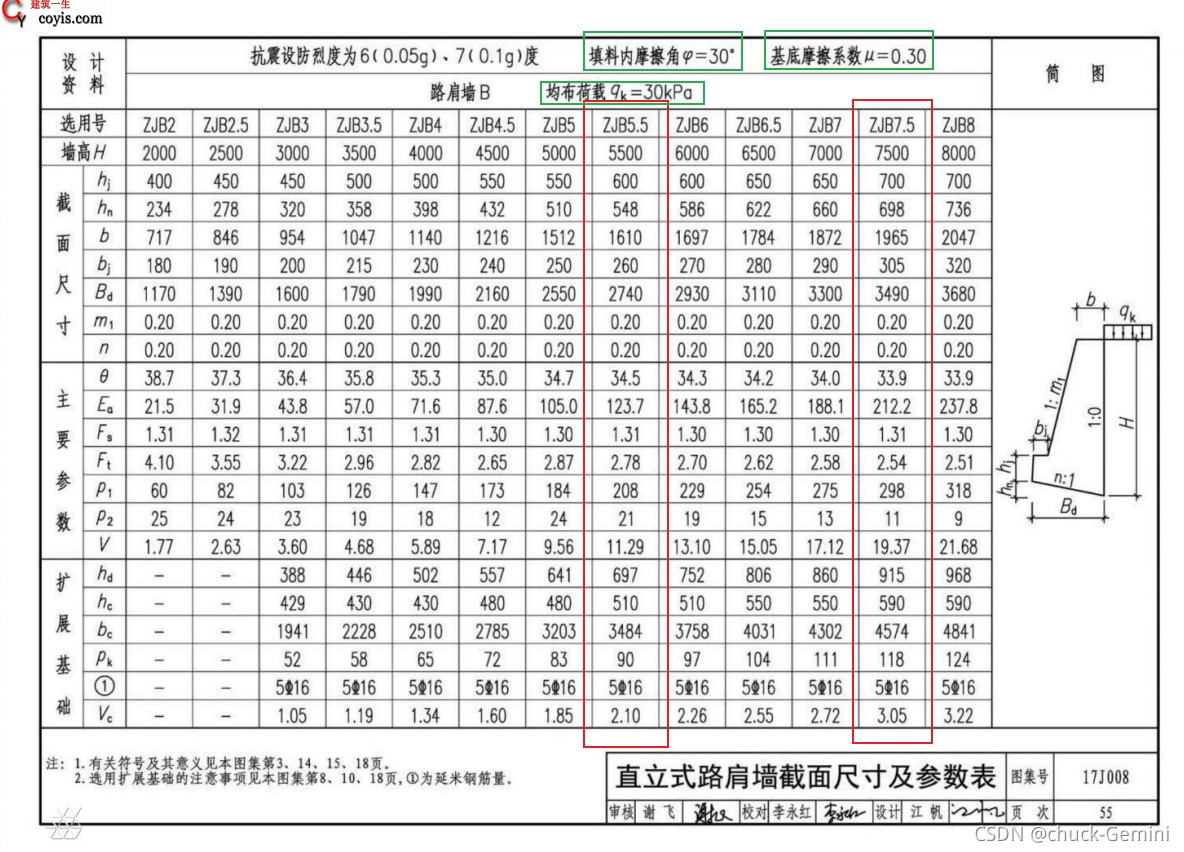

  • 详页 在这里插入图片描述

    选取原则

    墙高 H > 室外高差+0.2+hj+hn（0.2 为==墙趾最小埋深==) > 因高差变化，选取两种：ZJB5.5 和 ZJB7.5

五、承载力复核 ​

  • 取夯实地基承载力为 120kpa，根据附录 C 进行承载力修正
  • p1 、p2、扩展基础 可表中查询获得
  • 是否选用扩展基础
    • 基底合力为轴心压力（==fa≥（p1+p2）/2==，且==p1≈p2==）：不使用独立基础，否则取用表中扩展基础的参数
    • 基底合力为偏心压力（==fa≥（p1+p2）/2==，且==1.2fa≥p1(p2)==)：不使用独立基础，否则取用表中扩展基础的参数
  • 处理地基：当 fa<pk
