3D3S雨棚设计 ​

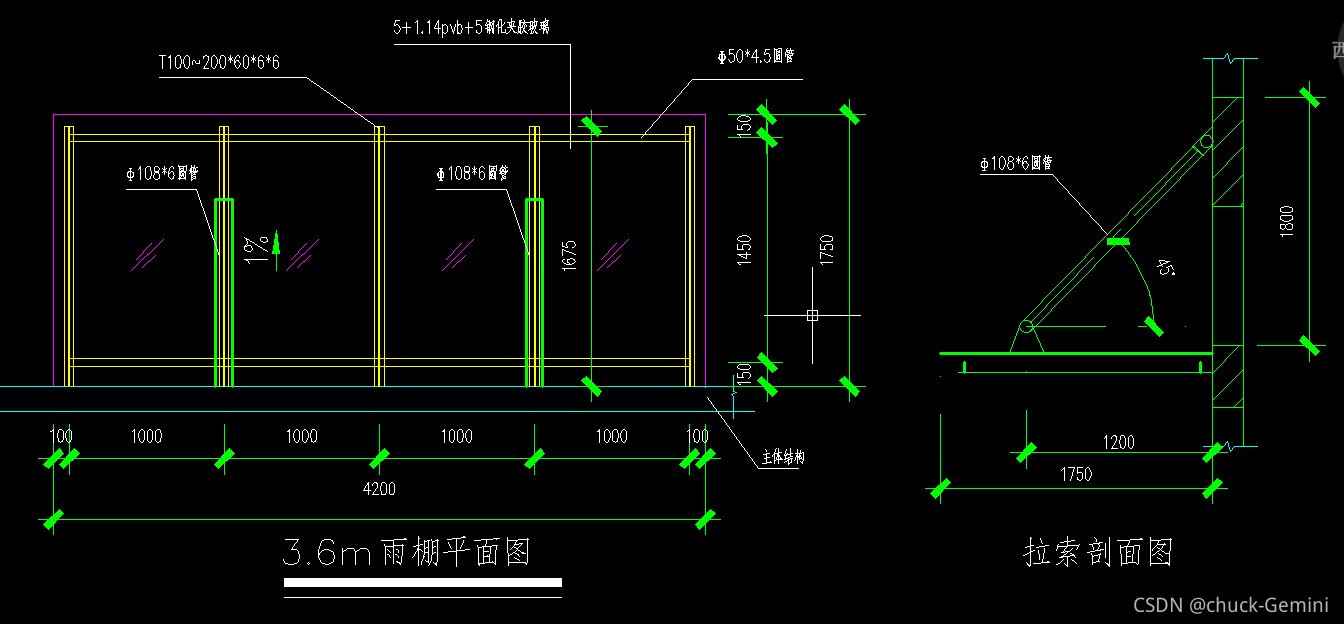

项目基本信息 ​

在这里插入图片描述

一、模块菜单2 ​

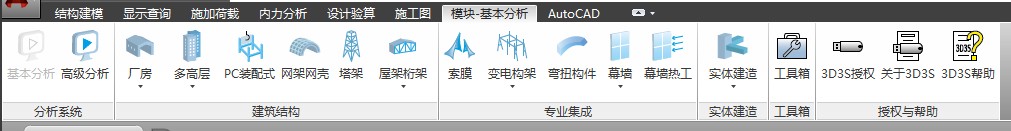

1.1 菜单界面 ​

小贴士

  • 可以通过此菜单跳到相应模块中
  • 雨棚直接进基本分析，即默认的结构建模

二、结构建模 ​

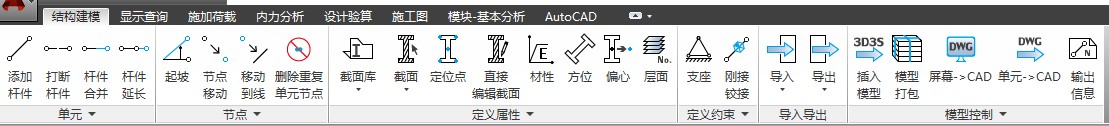

2.1 菜单界面 ​


小贴士

进行基本的模型创建，包含杆件截面、材料、节点约束、支座定义等

2.2 构件绘制 ​

  1. 切换视口（右下角，若丢失可重启 3D3S） 在这里插入图片描述

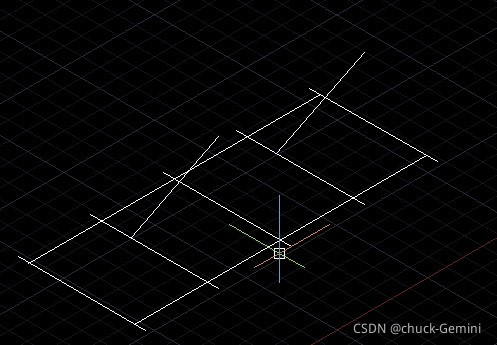

  2. 画出构件参考线（辅助上图三色箭头） 在这里插入图片描述

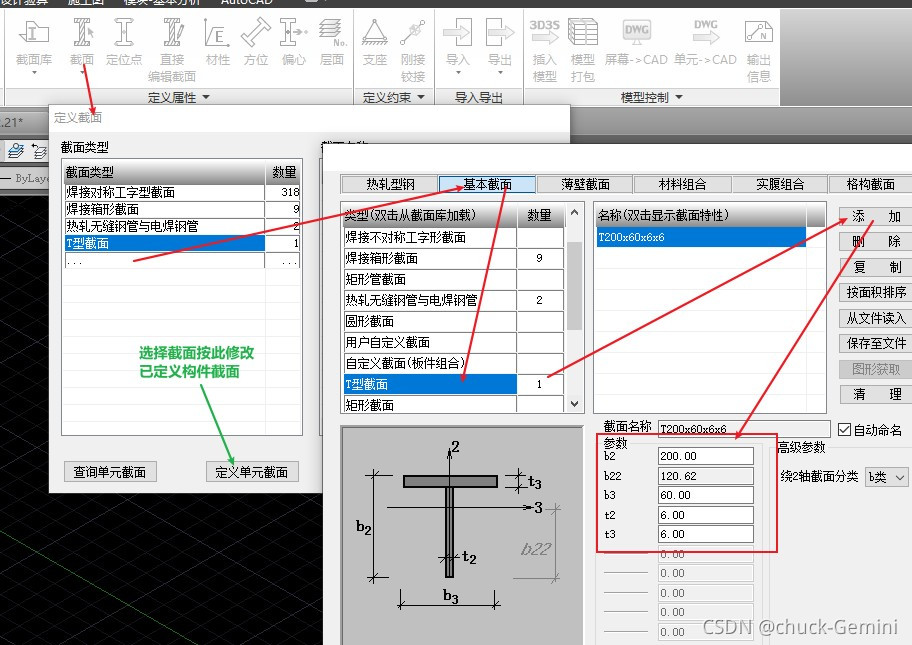

  3. 构建项目构件截面库 在这里插入图片描述

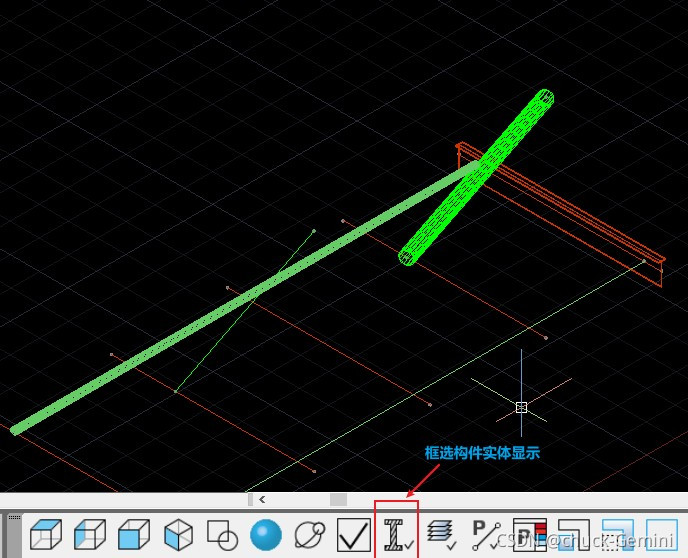

  4. 构件实体化 在这里插入图片描述

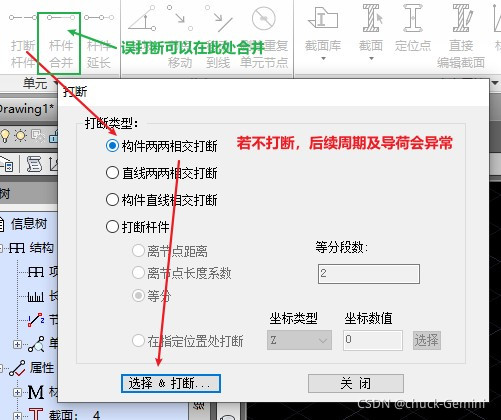

  5. 打断构件 在这里插入图片描述

    小贴士

    其他调整：节点、偏心、方位、层面可在相应菜单分项调整 层面：可以在层面新增自定义层、弦杆类型中定义，后续分项查看更便捷

2.3 约束 ​

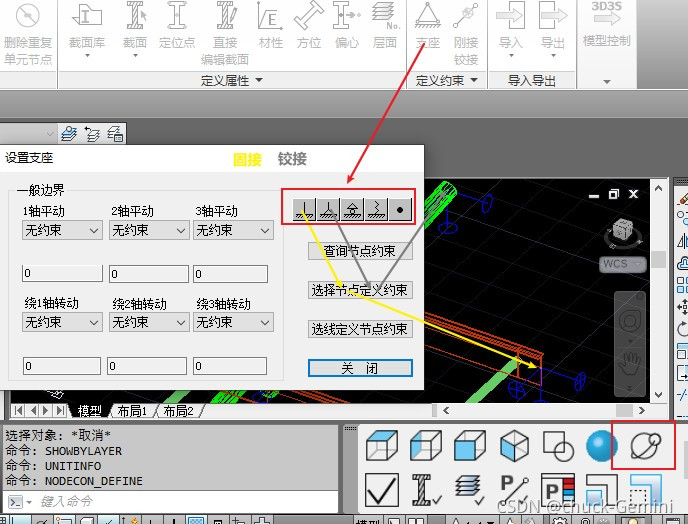

  • 支座 在这里插入图片描述

    小贴士

    右下角的 S 按钮：可调整支座及文字显示大小

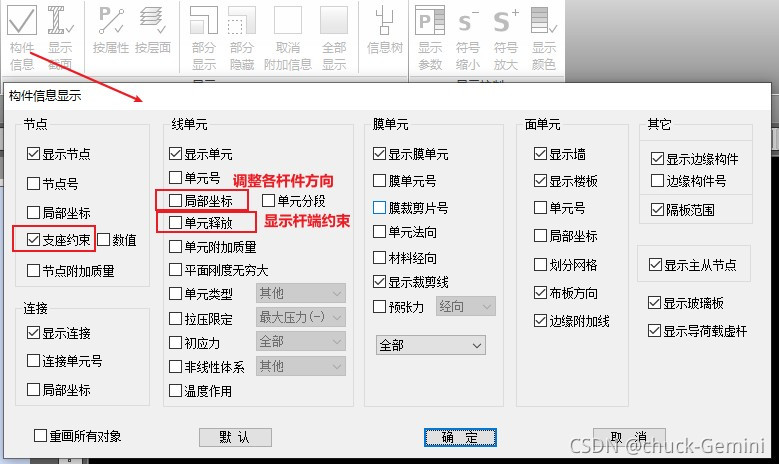

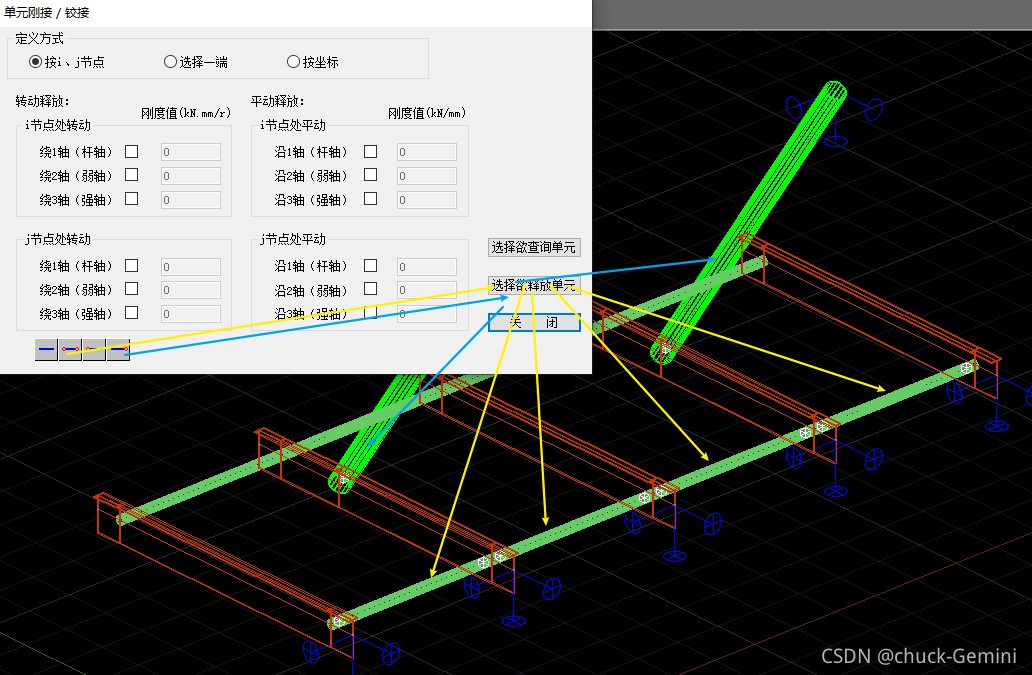

  • 杆件端约束 在这里插入图片描述

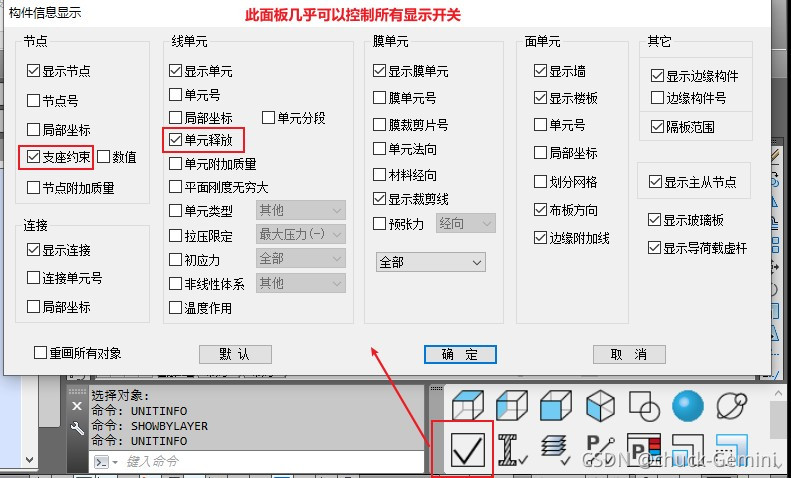

  • 打开约束开关 在这里插入图片描述

三、查询 ​

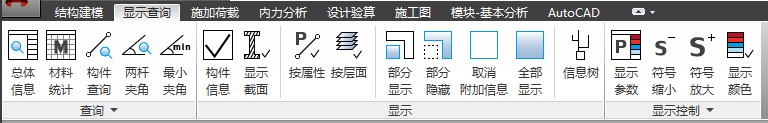

  • 菜单项 在这里插入图片描述

    小贴士

    位置：默认放屏幕右下角，要是右下角丢失、误关，重启下 3D3S > 信息树：若是左侧信息树误关，此处打开

  • 构件信息 在这里插入图片描述

四、施加荷载 ​

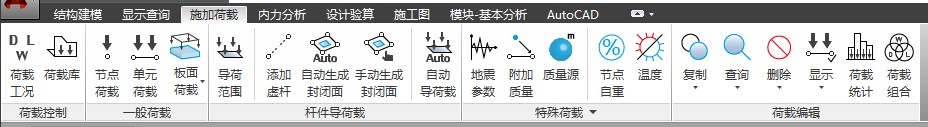

4.1 菜单项 ​

在这里插入图片描述

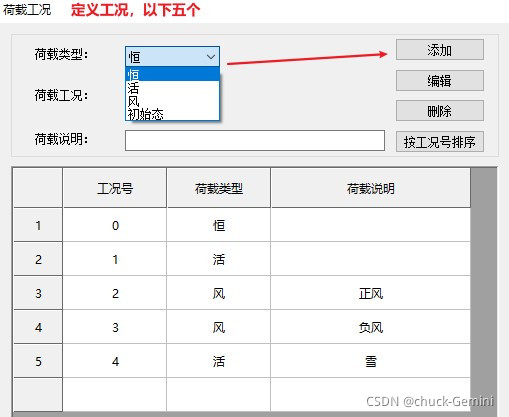

4.2 荷载工况 ​

在这里插入图片描述

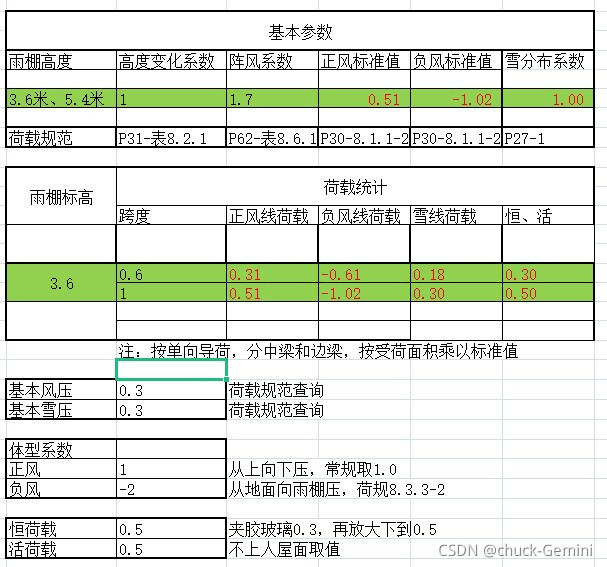

4.3 荷载计算 ​

在这里插入图片描述在这里插入图片描述

4.4 荷载施加及查询 ​

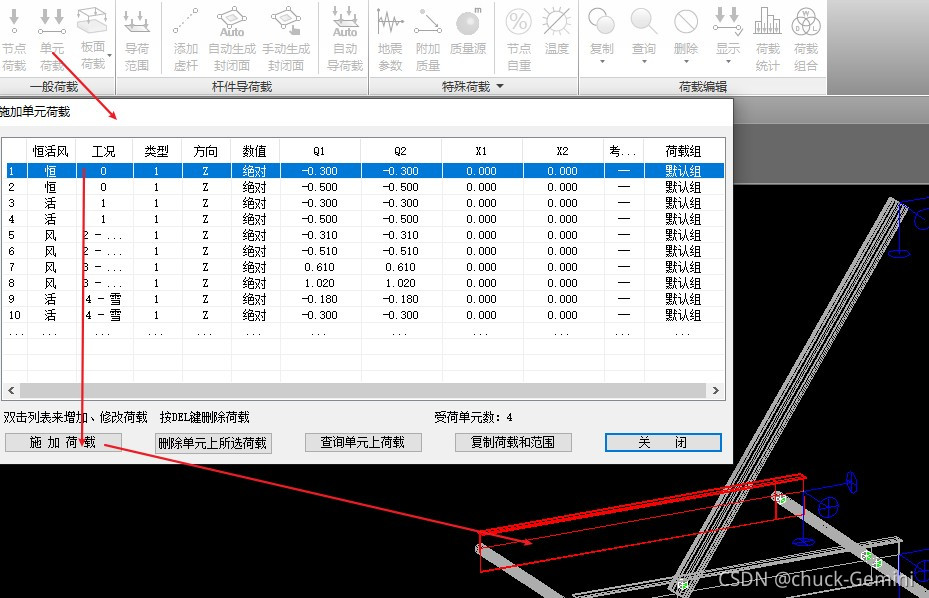

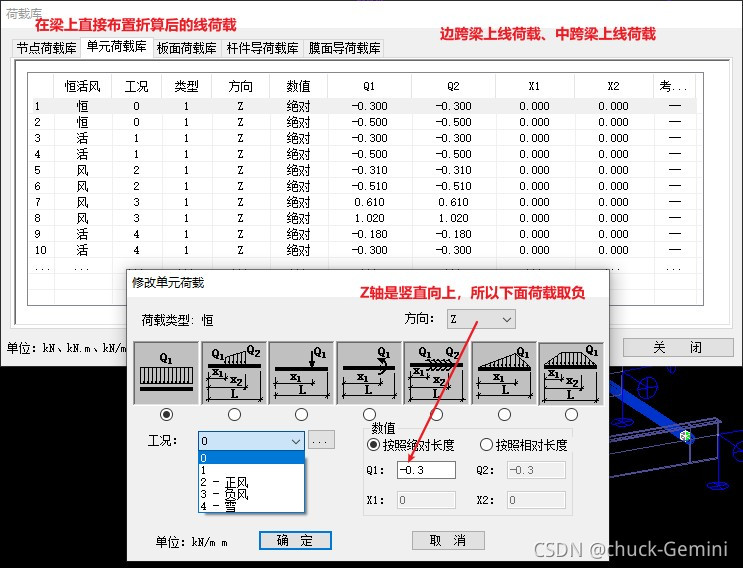

  • 荷载施加 在这里插入图片描述

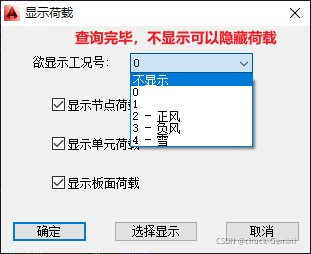

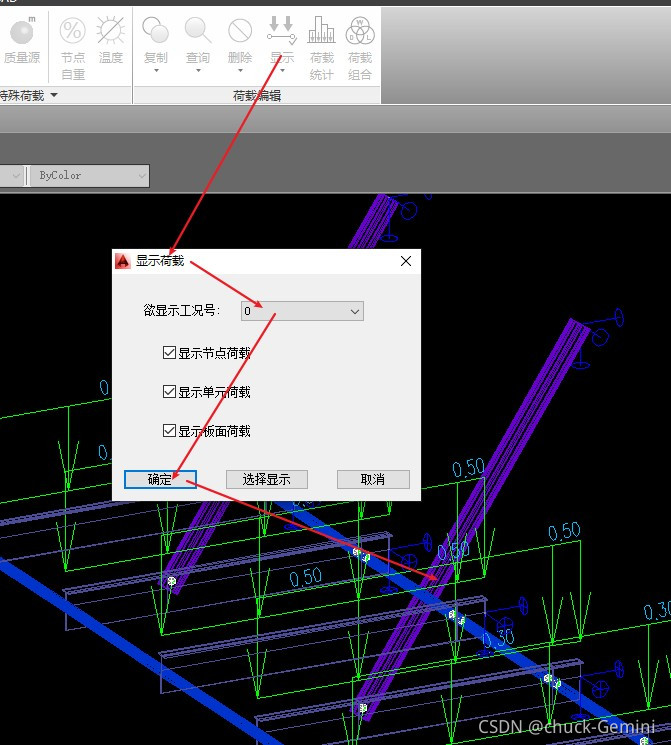

  • 荷载查询（每个工况都看下） 在这里插入图片描述在这里插入图片描述

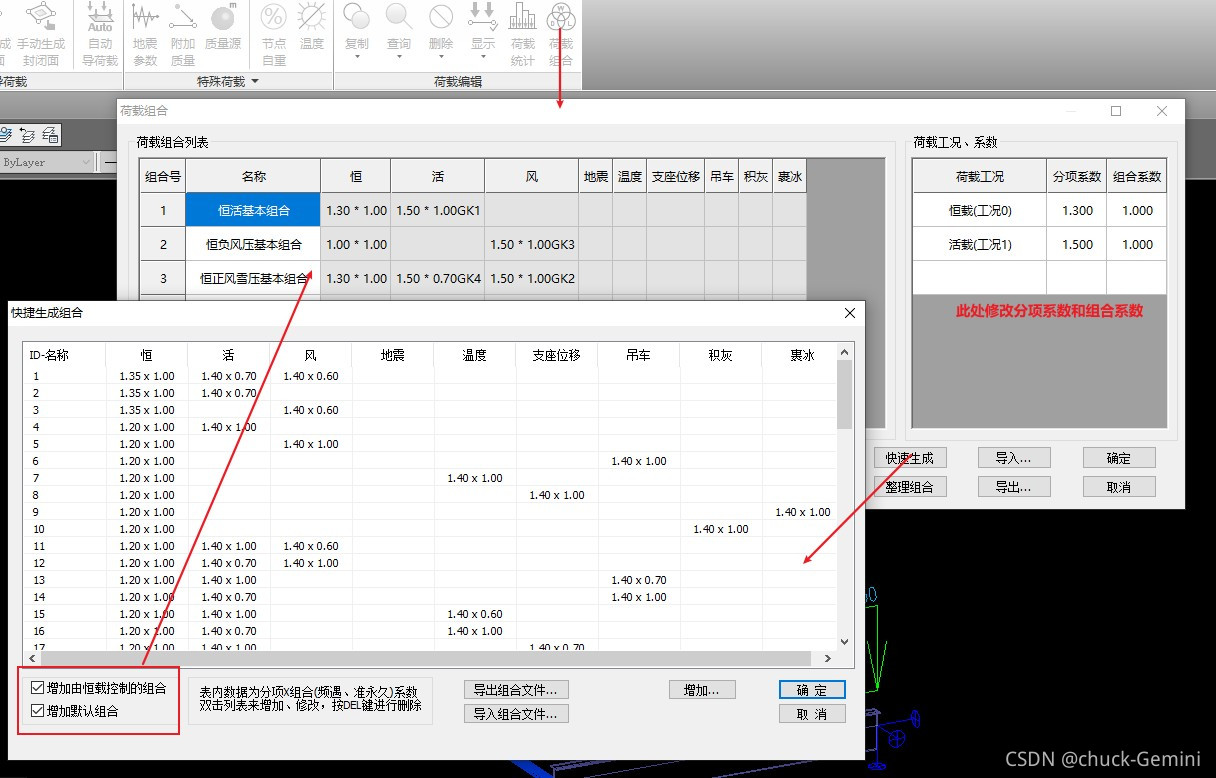

  • 荷载组合（GK 为工况） 在这里插入图片描述

    小贴士

    《建筑结构可靠性设计统一标准》，8.2.2-2 基本组合(承载力极限状态)，分项系数为表 8.2.9

    • 组合 1：分项系数 1.3,1.5，组合系数均为 1.0
    • 组合 2：分项系数，恒载对承载力有利，1.0，1.5，组合系数均为 1.0
    • 组合 3：分项系数 1.3,1.5，组合系数，第一恒活均为 1.0，第二活为雪荷载取 0.7（荷载规范 7.1.5）

五、内力计算 ​

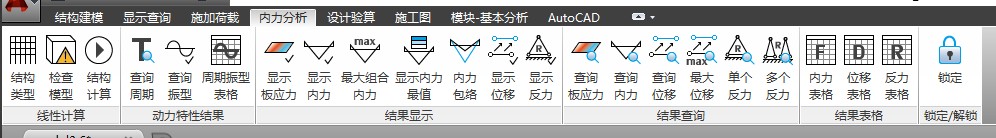

5.1 菜单 ​

在这里插入图片描述

5.2 各个子菜单 ​

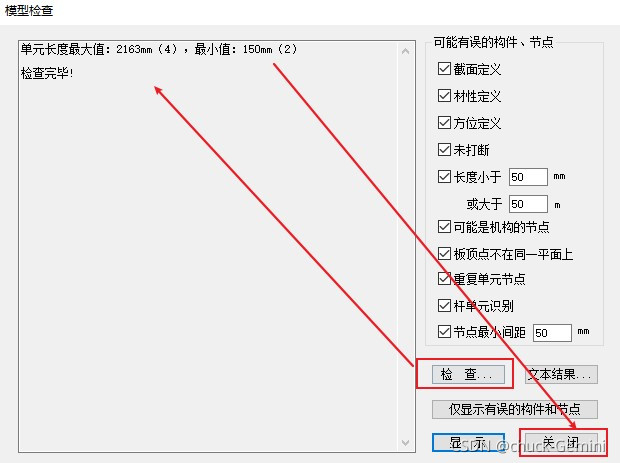

  • 检查模型 在这里插入图片描述

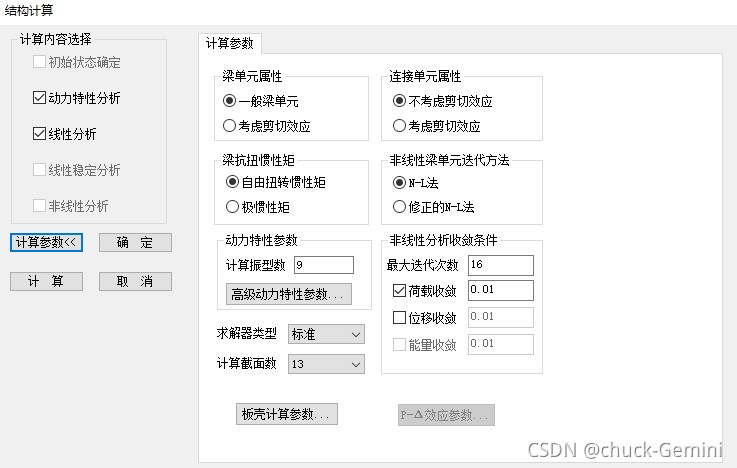

  • 计算（默认） 在这里插入图片描述

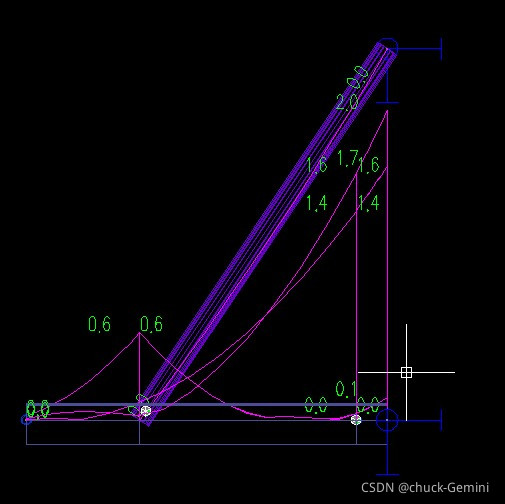

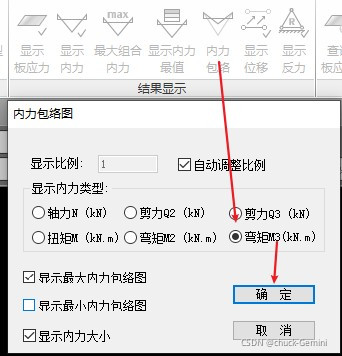

  • 结果查询 在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

    小贴士

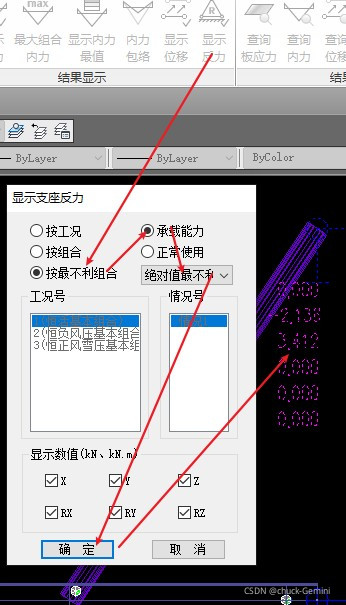

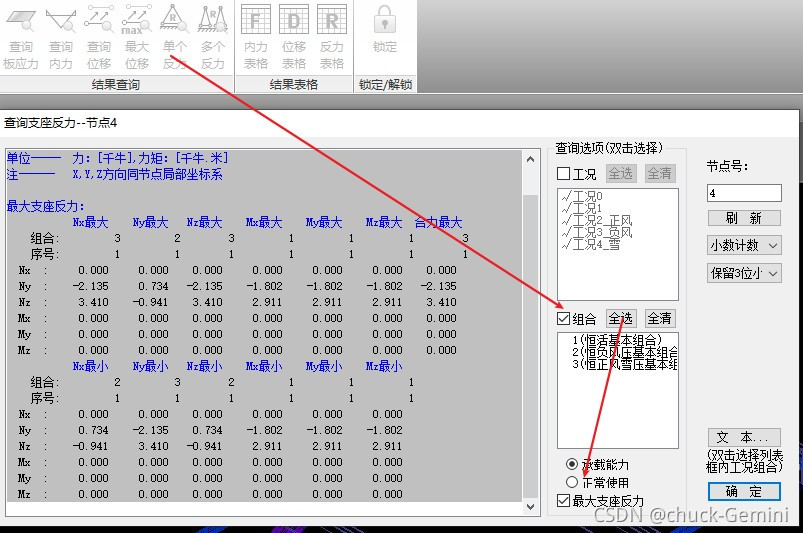

    立体旋转：查看各个杆件内力 隐藏结果：反向点掉各个开关即可 支座反力：用于预埋件设计

六、设计验算 ​

6.1 菜单项 ​

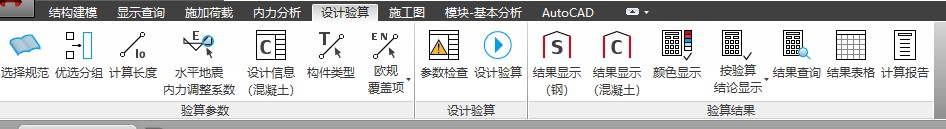

在这里插入图片描述

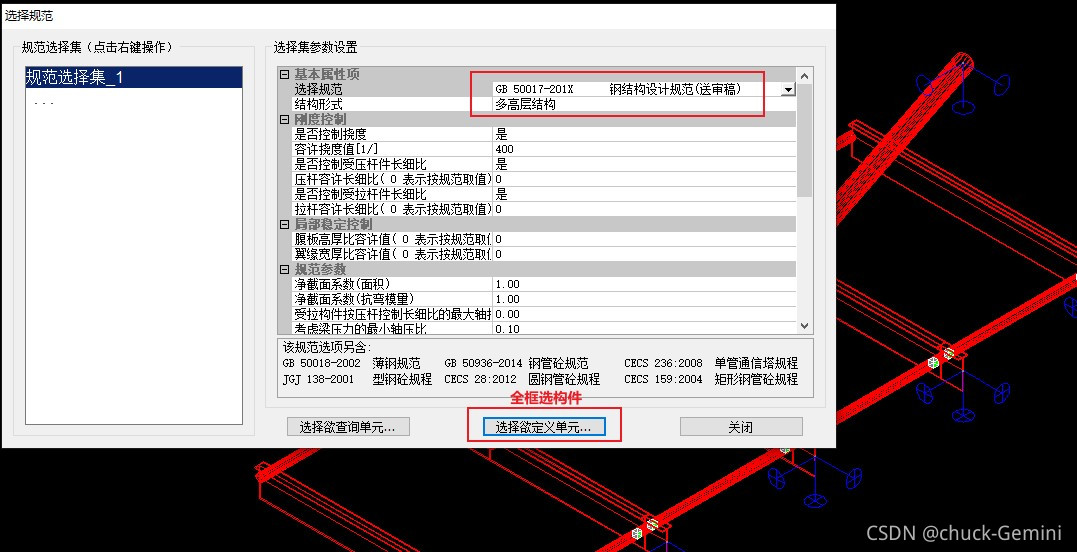

6.2 构件验算规范 ​

在这里插入图片描述

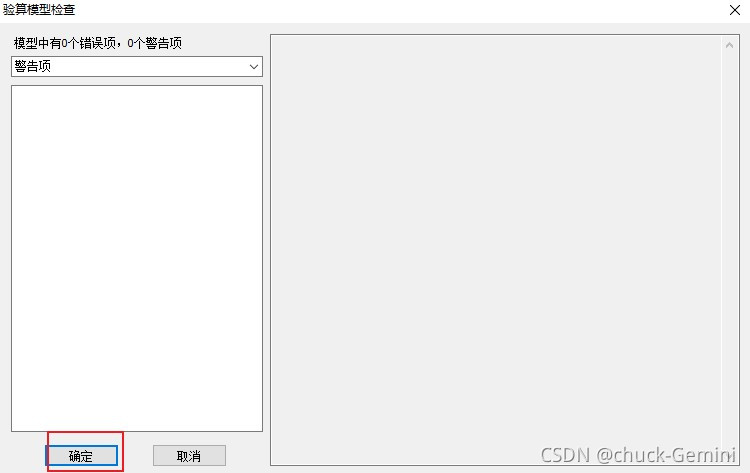

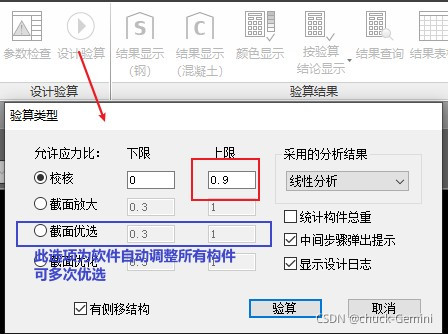

6.3 模型检查及验算 ​

在这里插入图片描述在这里插入图片描述

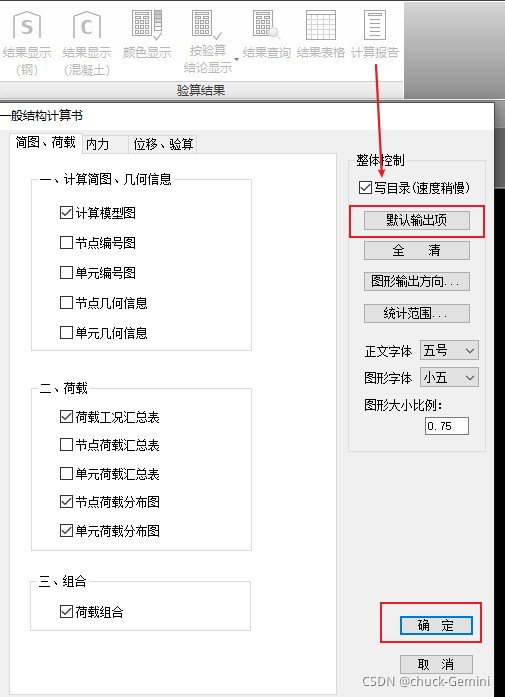

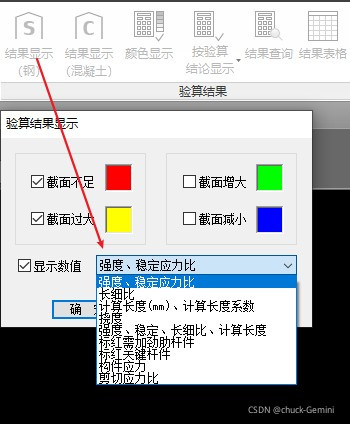

6.4 计算结果及计算书 ​

通过调整截面面积（承载力）和大小（稳定性） 在这里插入图片描述在这里插入图片描述
